PCF8574 – Module d’extension I/O I2C 8 bits (1005009606785835)

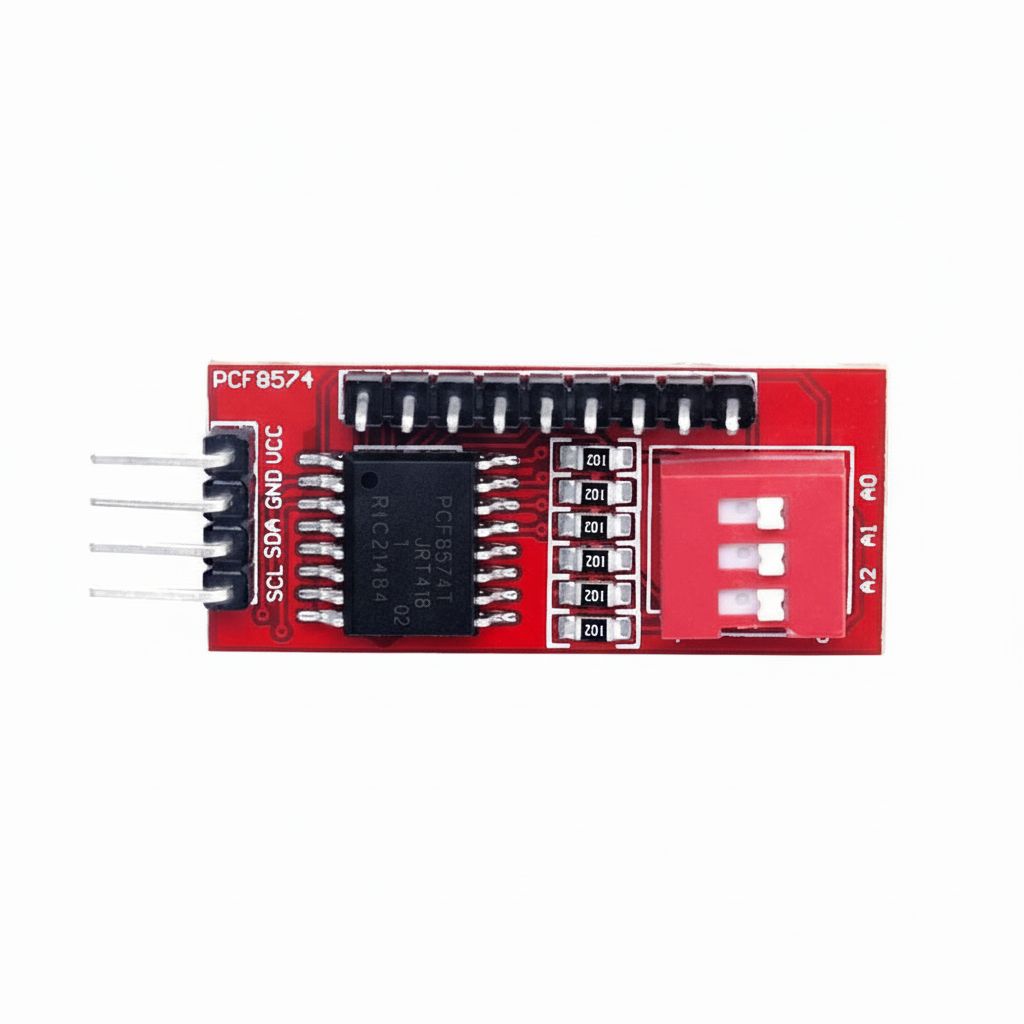

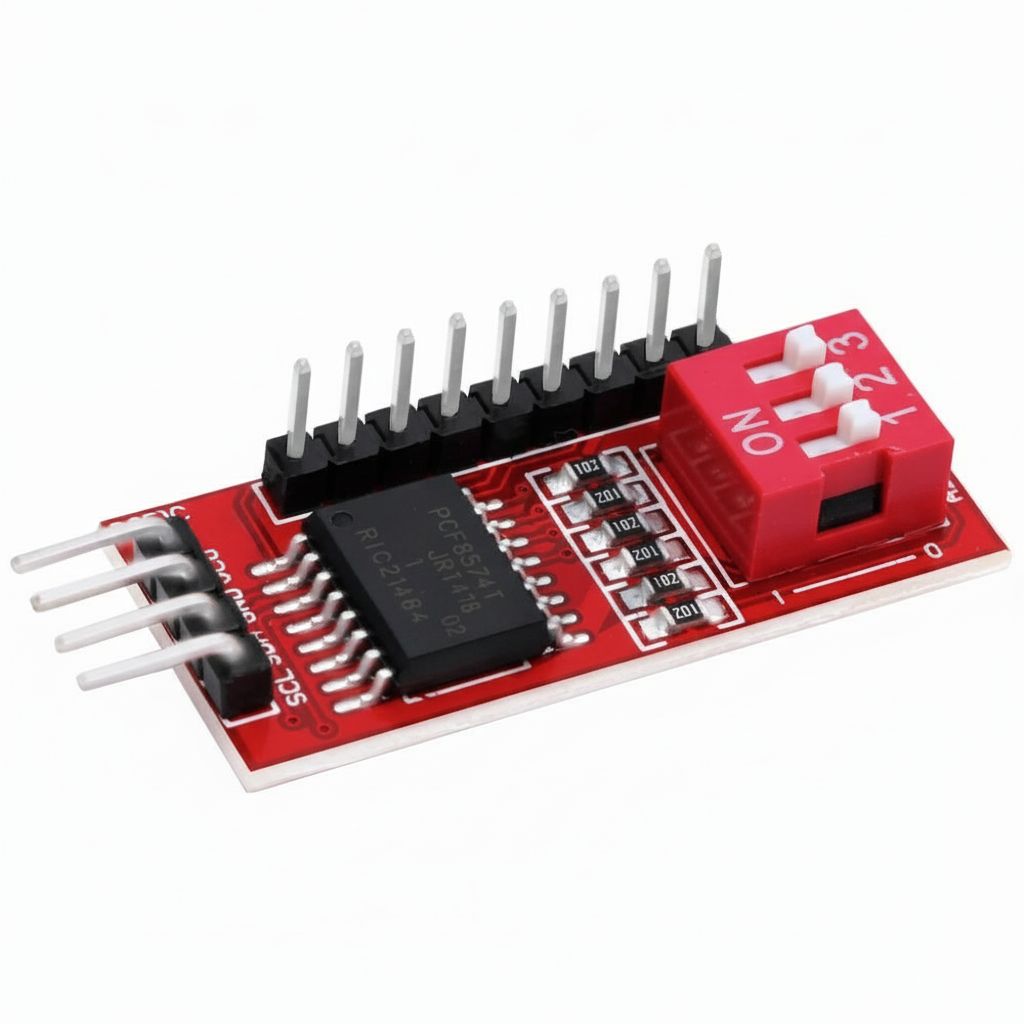

Module d’extension I/O 8 bits PCF8574

Petit et pratique, ce module d’extension permet d’ajouter jusqu’à 8 broches numériques supplémentaires via le bus I2C. Le module I2C PCF8574 est compatible avec les systèmes 3.3–5 V et s’intègre facilement aux plateformes courantes comme Arduino et Raspberry Pi. Idéal pour économiser des pins sur votre microcontrôleur tout en conservant un accès simple aux entrées/sorties.

Caractéristiques principales et fonctionnement

Le cœur du module est le circuit PCF8574, un expander I/O qui communique via I2C. Chaque broche peut être lue ou écrite depuis le maître I2C, ce qui en fait un excellent choix pour piloter des LED, lire des boutons, ou gérer des relais en numéro réduit de fils. Le module I2C PCF8574 utilise des broches quasi-bidirectionnelles : pour écrire une valeur basse on pilote la broche, pour lire on configure la broche en entrée avec une logique interne qui facilite la lecture sans changement matériel compliqué.

Montage et compatibilité

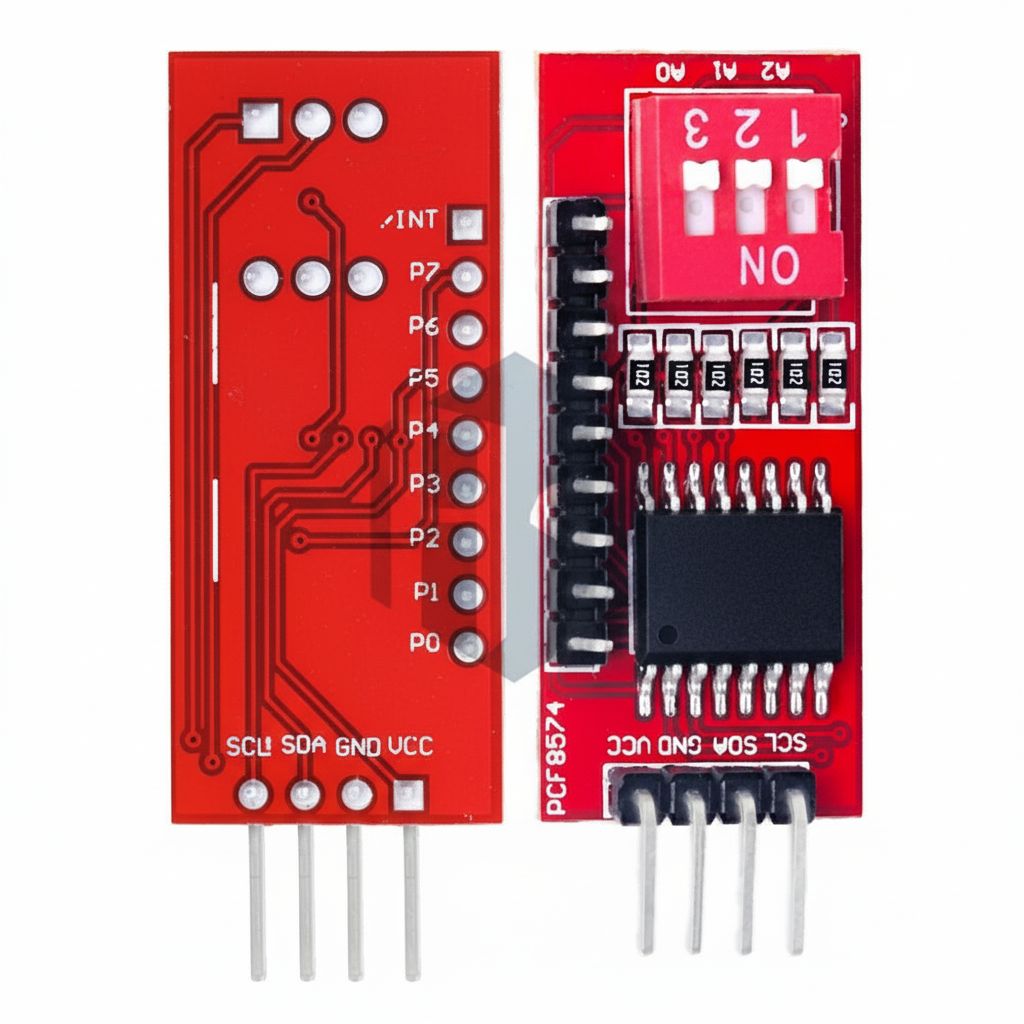

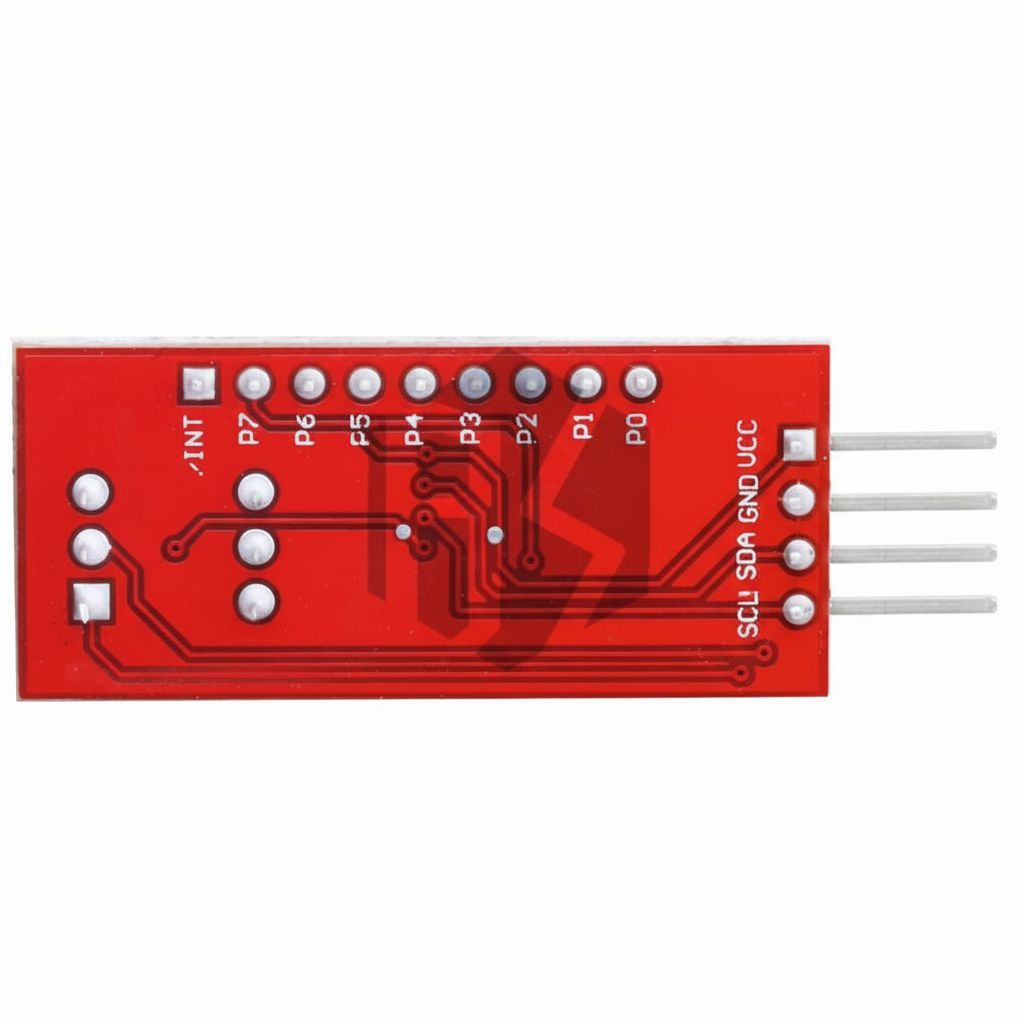

L’intégration est simple : connectez SDA, SCL, VCC et GND. Selon votre carte, veillez à utiliser les niveaux logiques adaptés (3.3 V pour Raspberry Pi, 5 V pour certains Arduino). Le module I2C PCF8574 permet de modifier l’adresse via des cavaliers A0–A2, ce qui autorise l’utilisation de plusieurs modules sur le même bus I2C.

• Alimentation : 3.3–5 V (compatible TTL)
• Besoins en pull-up : le bus I2C nécessite des résistances pull-up sur SDA/SCL (souvent déjà présentes sur les cartes de développement)
• Nombre d’adresses : jusqu’à 8 adresses distinctes avec A0–A2

Exemples d’utilisation

Le module I2C PCF8574 est particulièrement utile lorsque les entrées/sorties sont limitées. Applications courantes :

• Affichage de segments ou pilotage d’un écran LCD avec adaptation I2C
• Expansion de boutons et interrupteurs sur une console de commande
• Contrôle de LEDs, relais ou transistors pour la domotique
• Acquisition de signaux numériques dans des systèmes embarqués

Pour Arduino, la librairie Wire permet de lire et écrire les octets du PCF8574 facilement. Sur Raspberry Pi, les bibliothèques Python smbus/smbus2 ou pigpio offrent les mêmes fonctions. Le module I2C PCF8574 se pilote en envoyant l’octet correspondant aux 8 broches, puis en lisant l’octet pour connaître l’état des entrées.

Conseils pratiques et précautions

Prenez en compte quelques points pour un usage stable : évitez de tirer trop de courant directement depuis les broches du PCF8574 (elles ne sont pas prévues pour alimenter des charges lourdes). Utilisez des buffers ou des transistors lorsqu’il faut piloter des relais ou de fortes consommations. Vérifiez la présence (ou non) de résistances pull-up sur votre module ; si nécessaire, ajoutez des résistances de 4.7 kΩ à 10 kΩ sur SDA/SCL.

En résumé, le module I2C PCF8574 est une solution compacte et économique pour étendre les capacités numériques de vos projets électroniques. Simple à câbler, compatible avec la plupart des plateformes et configurable en adresse, il facilite la gestion de plusieurs entrées/sorties sans multiplier les connexions au microcontrôleur.
